Récapitulatif des Exigences pour les Projets de Canalisation
Ce document répertorie les hypothèses de calcul ainsi que les données d'entrée essentielles requises pour la conception de projets de fonçage et de pose de conduites CAO.
I. Hypothèses de calcul — conformément au chapitre 4 du Fascicule 70
1) Domaine d'application :
- Les ouvrages visés sont ceux :
- Qui sont mis en œuvre de façon traditionnelle dans des tranchées ou sous remblai sur un lit de pose constituant un appui continu ;
- Qui sont enterrés à des hauteurs de couverture **supérieures ou égales à 0.80 m** lorsqu'il y a une chaussée;
- Qui sont posés dans le plan médian d'une tranchée avec une tolérance de **plus ou moins 10 cm** quel que soit le diamètre ;
- Qui entrent dans un réseau à écoulement gravitaire, la pression hydraulique intérieure ne dépassant **pas 4 m de colonne d'eau (0.04 MPa)** conformément au domaine d'application de la NF EN 476.
2) Méthode de calcul :
La méthode est conforme à celle présentée dans le chapitre 4 du Fascicule 70 :
- Le calcul de l'action due au remblai s'effectue sur les bases de la **théorie de MARSTON** ;
- Le calcul de l'action due aux charges d'exploitation éventuelles s'effectue sur la base de la **théorie de FROHLICH** ;
- Le calcul des sollicitations tient compte des **effets de second ordre** ;
- La vérification de la sécurité fait appel aux notions d'états limites.
Vérification aux états limites ultimes :
- **Canalisation à comportement rigide** : résistance à court terme (force portante ou contrainte ou moment résistant) ;
- **Canalisation à comportement flexible** : stabilité par flambement à court terme et à long terme et résistance à court terme (force portante ou contrainte ou moment résistant) ou allongement maximal (cas des tubes en PRV).
Vérifications aux états limites de service :
- **Canalisation à comportement rigide** : état limite d'apparition de fissure ou ouverture de fissure ;
- **Canalisation à comportement flexible** : état limite de déformation à court terme et à long terme (allongement et ovalisation verticale relative).

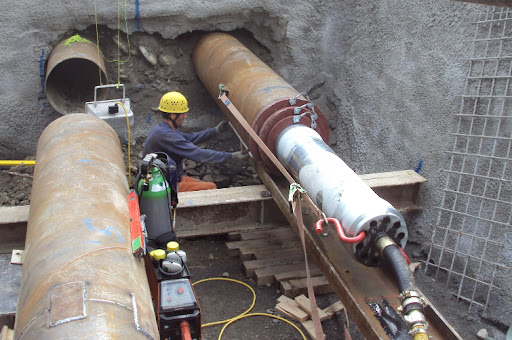

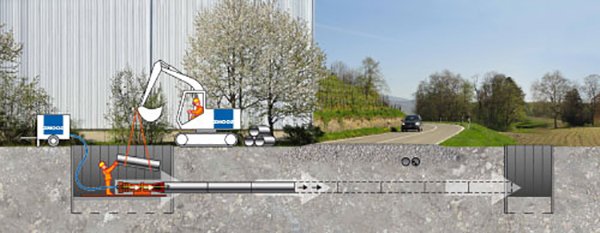

II. Données de base pour projet de fonçage CAO
Contexte de l'Ouvrage
- Nature de la voie : route, ligne ferroviaire, etc.
- Profil en long de l’axe de fonçage : hauteur de remblai, portée du fonçage.

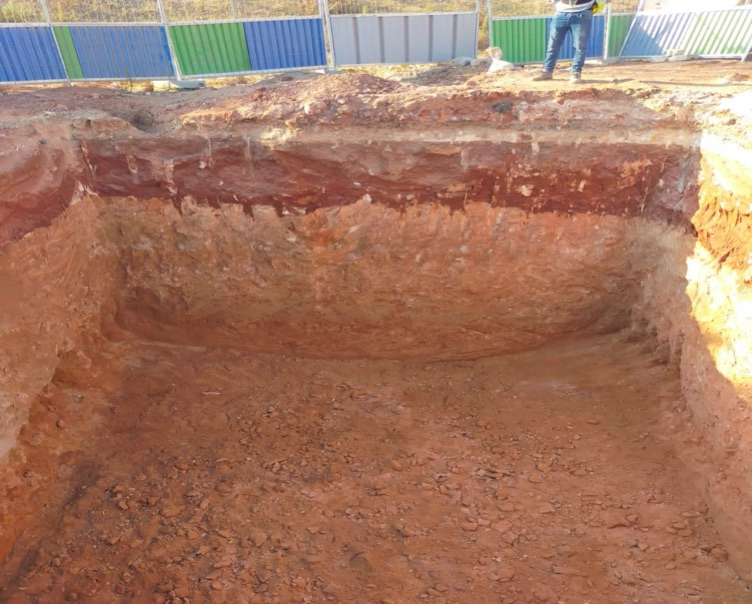

Rapport Géotechnique
- Nature des sols traversés, Poids volumiques
- Résultats des essais d’identification (AG, IP, ...).
- Résultats des essais mécaniques (C et φ).
- Valeurs des tassements admissibles.
Caractéristiques de la Conduite CAO
- Classe de fourreau CAO utilisée
- Classe de béton (fc28), diamètre extérieur (Dext), épaisseur
- Poids propre de la conduite
- Charge limite maximale à la rupture pour les différentes nuances (90, 135, 165 et 200).

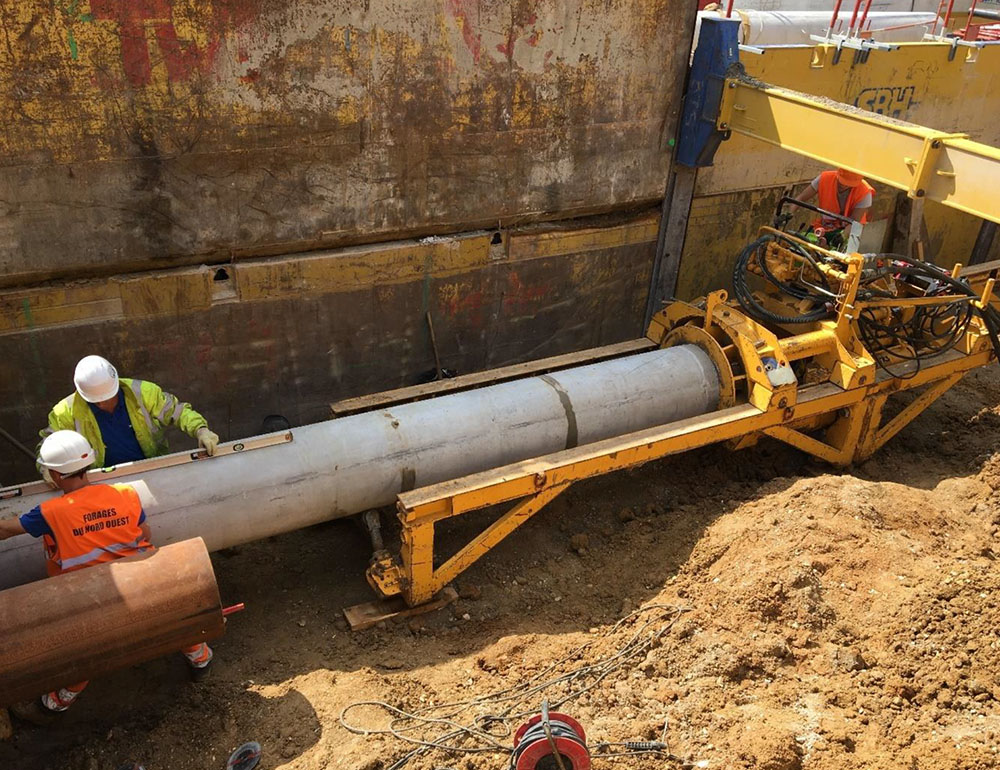

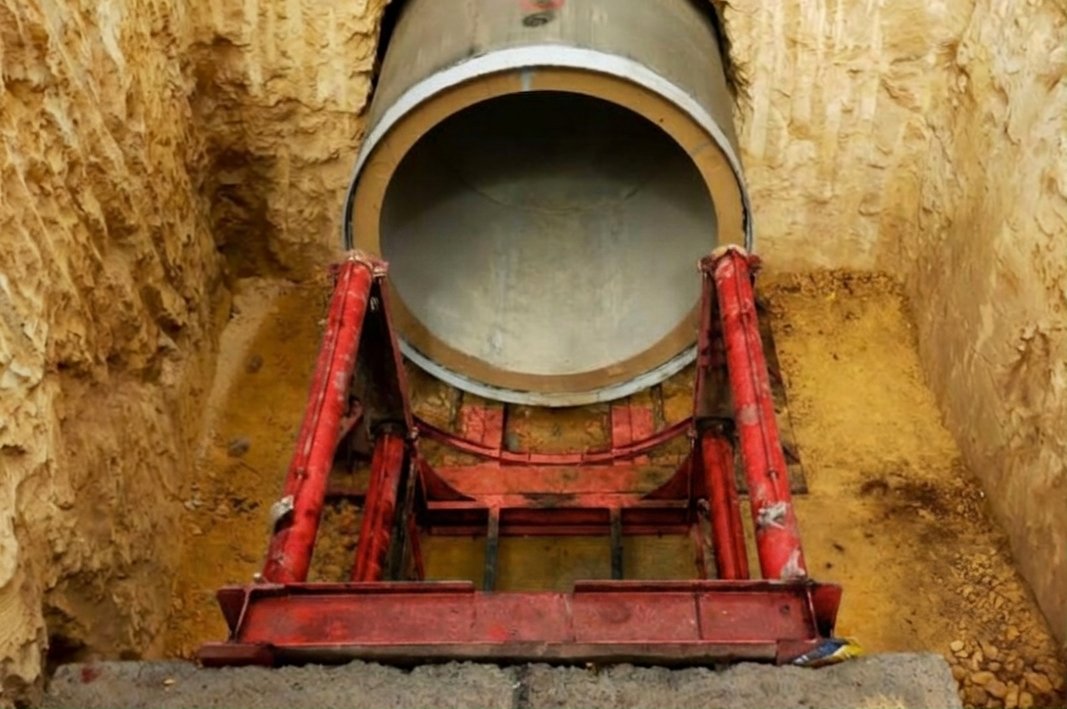

Exigences de Poussée
- Effort de poussée maximal admissible (cas d’une andaination fermée, andaination ouverte)
- Calculé conformément à l’annexe D de la norme marocaine "PNM 10.1.027".
III. Données de base pour projet de pose des conduites CAO remblayées
Contexte et Géotechnique (Identique à la Section II)
- Nature de la voie : route, ligne ferroviaire, etc.
- Profil en long de l’axe : hauteur de remblai, portée
- Rapport géotechnique : nature des sols, poids volumiques, essais d'identification et mécaniques, tassements admissibles.
Caractéristiques de la Conduite CAO (Identique à la Section II)
- Classe de fourreau CAO utilisée
- Classe de béton (fc28), diamètre extérieur (Dext), épaisseur
- Poids propre, charge limite maximale à la rupture
- Effort de poussée maximal admissible
Paramètres d'Exécution Spécifiques
Ces données sont cruciales pour le calcul des conduites posées en tranchée :
- Mode de pose et largeur de la tranchée
- Inventaire des charges de chantier
- Qualité du compactage : valeur de l’OPT exigée par le maître d’ouvrage dans le cahier des charges.
